APMC успешно поставила высокоскоростной редуктор мощностью 10 МВт с двумя высокоскоростными выходными валами на 7000 и 9000 об/мин

Сучжоу, Китай – Компания APMC недавно завершила изготовление, испытания, поставку и приёмочные испытания на площадке заказчика высокоскоростного повышающего редуктора мощностью 10 МВт (10 000 кВт). Данное оборудование разработано для крупных промышленных компрессоров, энергетических установок, нефтегазовых и нефтехимических проектов и предназначено для применения в центробежных компрессорах, газовых компрессорах, промышленных турбинах и другом высокоскоростном вращающемся оборудовании.

Ключевой технической особенностью данного проекта является интеграция в одном корпусе редуктора двух независимых высокоскоростных выходных валов, которые могут работать одновременно, с частотами вращения 7000 об/мин и 9000 об/мин соответственно. Входная частота вращения редуктора составляет 1500 об/мин, используется трёхступенчатая повышающая кинематическая схема, обеспечивающая передачу мощности 10 МВт на высоких оборотах, что даёт эффективное решение для привода крупного промышленного оборудования с высокими мощностью и скоростью.

Основные технические параметры:

Номинальная мощность: 10 МВт / 10 000 кВт

Входная частота вращения: 1500 об/мин

Высокоскоростные выходы: 7000 об/мин + 9000 об/мин

Два выходных вала: возможность одновременной работы

КПД передачи: >98%

Диаметр основной шестерни: около 2000 мм

Класс точности зубчатых колёс: ISO 4

Конструкция редуктора: трёхступенчатый повышающий

При мощности 10 МВт и частоте вращения до 9000 об/мин к редуктору предъявляются повышенные требования по точности зубчатых колёс, прочности валов, динамической балансировке, характеристикам подшипников, системе смазки и охлаждения, а также общей точности сборки. В отличие от обычных промышленных понижающих редукторов, высокоскоростной повышающий редуктор должен одновременно учитывать передачу мощности, работу на высоких оборотах, управление вибрацией, тепловой баланс и долговременную эксплуатационную стабильность.

Крупногабаритная шестерня диаметром 2 метра, класс точности ISO 4

В данном редукторе установлена основная шестерня диаметром около 2 метров, прошедшая прецизионное шлифование зубьев с достижением класса точности ISO 4.

Для высокоскоростных зубчатых передач точность зубчатых колёс напрямую влияет на зацепление, распределение нагрузки, вибрации, нагружение подшипников и общий КПД. Поэтому APMC осуществляет полный контроль на всех этапах: от обработки зубчатых колёс до термообработки, прецизионного шлифования, финальной проверки и испытаний.

Основные производственные этапы включают:
Обработка зубьев → цементация и закалка → прецизионное шлифование → контроль геометрии зубьев → динамическая балансировка → общая сборка → приёмочные испытания.

Опираясь на более чем 20-летний опыт в производстве зубчатых передач, APMC способна изготавливать крупногабаритные, высокоточные, тяжелонагруженные зубчатые колёса и редукторы, работающие в условиях высоких скоростей.

Первичный пуск и успешная приёмка на площадке заказчика

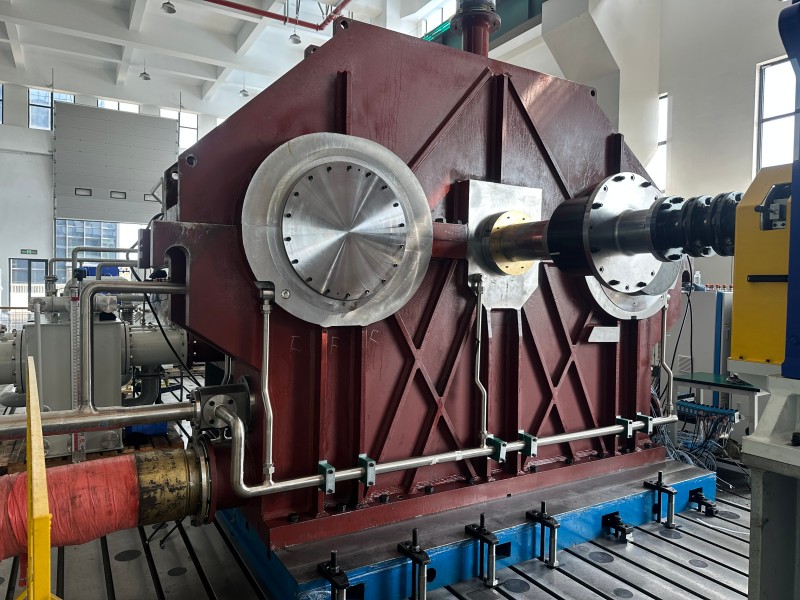

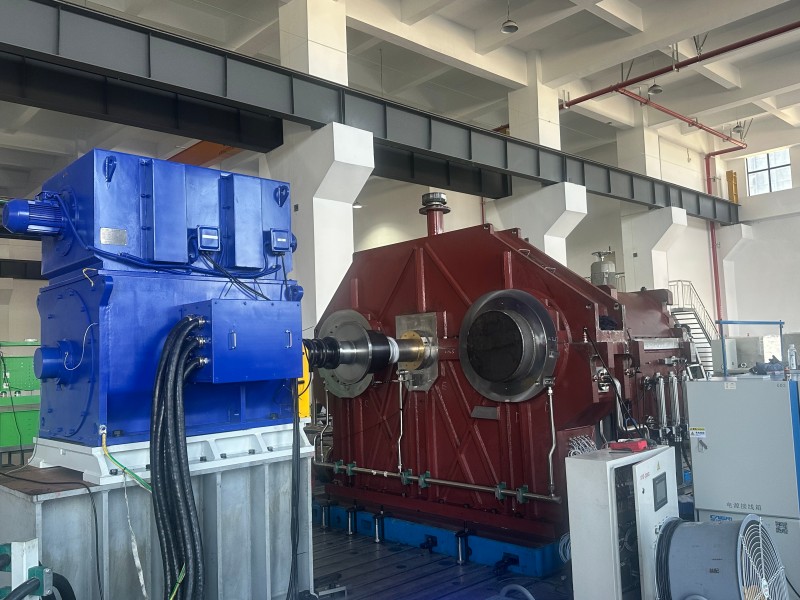

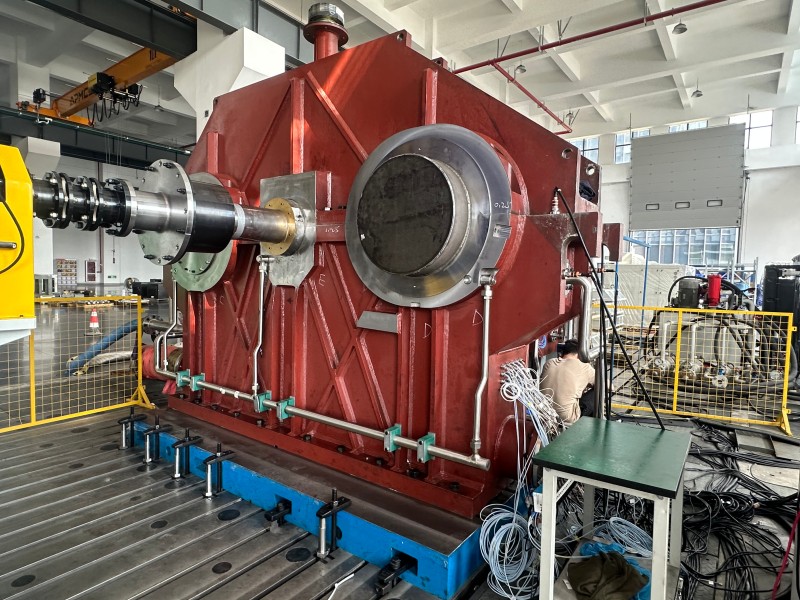

После завершения изготовления и заводских испытаний высокоскоростной редуктор мощностью 10 МВт был доставлен на площадку заказчика для монтажа и пусконаладочных работ.

Оборудование успешно прошло приёмочные испытания с первого запуска, без необходимости каких-либо дополнительных регулировок в процессе испытаний.

Для крупных компрессоров, энергетических установок и высокоскоростных турбомашин редуктор является критически важным элементом силовой передачи, от работы которого напрямую зависят стабильность и бесперебойность работы всего агрегата.

Успешная приёмка с первого раза подтверждает высокий уровень контроля качества на всех этапах – от инженерного проектирования, изготовления зубчатых колёс, термообработки, прецизионной механообработки до сборки и испытаний.

Система мониторинга состояния в реальном времени

Данный высокоскоростной редуктор может быть оснащён системой динамического мониторинга состояния, обеспечивающей непрерывный контроль ключевых параметров в процессе высокоскоростной работы.

В зависимости от требований проекта система может отслеживать:

Вибрацию

Температуру подшипников

Температуру корпуса редуктора

Крутящий момент

Распределение нагрузки

Состояние зацепления зубьев

Эксплуатационные данные могут передаваться в центральную систему управления заказчика для анализа состояния оборудования, раннего предупреждения отклонений и организации прогнозируемого обслуживания, что позволяет снизить риск внеплановых остановов высокоскоростного вращающегося оборудования.

Для нефтегазовой, нефтехимической и энергетической отраслей

Высокоскоростной редуктор мощностью 10 МВт может применяться в различных промышленных сценариях, включая:

Нефтегазовая отрасль: газовые компрессоры, компрессорные станции, оборудование для обработки и переработки природного газа, силовые агрегаты на месторождениях.

Нефтехимическая промышленность: центробежные компрессоры, компрессоры для технологических газов, нефтехимические компрессорные агрегаты и крупное технологическое оборудование.

Энергетика: приводные системы для паровых и газовых турбин, промышленные турбомашины и высокоскоростное силовое оборудование.

Промышленное оборудование: высокоскоростные компрессоры, вентиляторы, насосы и другие быстроходные вращающиеся машины.

Индивидуальные решения и импортозамещение для российского рынка

Для российского рынка APMC предлагает не только поставку высокоскоростных редукторов для новых проектов, но также услуги по импортозамещению, обратному инжинирингу и изготовлению по индивидуальным заказам для уже эксплуатируемого импортного оборудования.

Для российских заказчиков, использующих импортные высокоскоростные редукторы, компания может провести технический анализ оборудования на основе имеющихся чертежей, технической документации, физических образцов или эксплуатационных параметров и предложить вариант замены с локализованным производством.

APMC может изготовить редуктор по индивидуальным требованиям заказчика, включая:

Мощность

Входную и выходную частоту вращения

Передаточное отношение

Крутящий момент

Установочные размеры

Систему смазки и охлаждения

Требования к системе мониторинга состояния

Данные возможности применимы как для новых проектов, так и для модернизации, ремонта, замены и импортозамещения в российских нефтегазовых, газоперерабатывающих, нефтехимических, энергетических и промышленных секторах.

APMC – производитель высокоскоростных редукторов и тяжелонагруженных зубчатых передач

Компания APMC, расположенная в Сучжоу (Китай), обладает полным производственным циклом – от изготовления зубчатых колёс до сборки и испытаний редукторов. Основная продукция включает тяжелонагруженные зубчатые колёса, высокоскоростные зубчатые передачи, высокоскоростные редукторы, повышающие редукторы, компрессорные редукторы и индивидуальные промышленные приводные системы.

Для российских и международных заказчиков, заинтересованных в высокоскоростном редукторе мощностью 10 МВт, компрессорном редукторе, повышающем редукторе или решении по импортозамещению, APMC готова провести предварительную техническую оценку на основе предоставленных параметров проекта.

Приглашаем направлять информацию о требуемой мощности, входной/выходной частоте вращения, передаточном отношении, крутящем моменте и условиях эксплуатации для обсуждения вашего проекта высокоскоростного привода с инженерной командой APMC.
