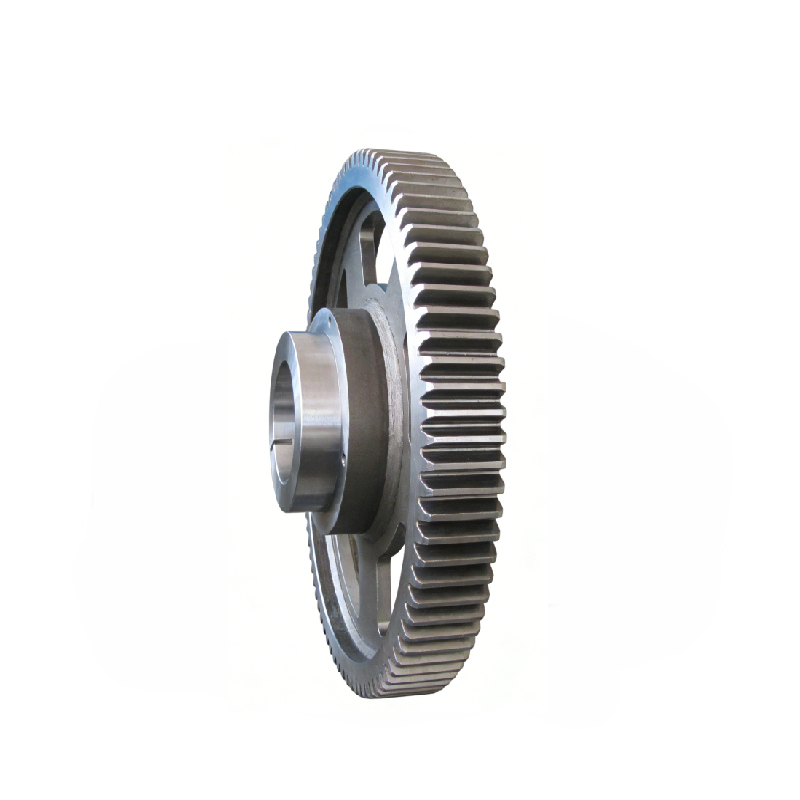

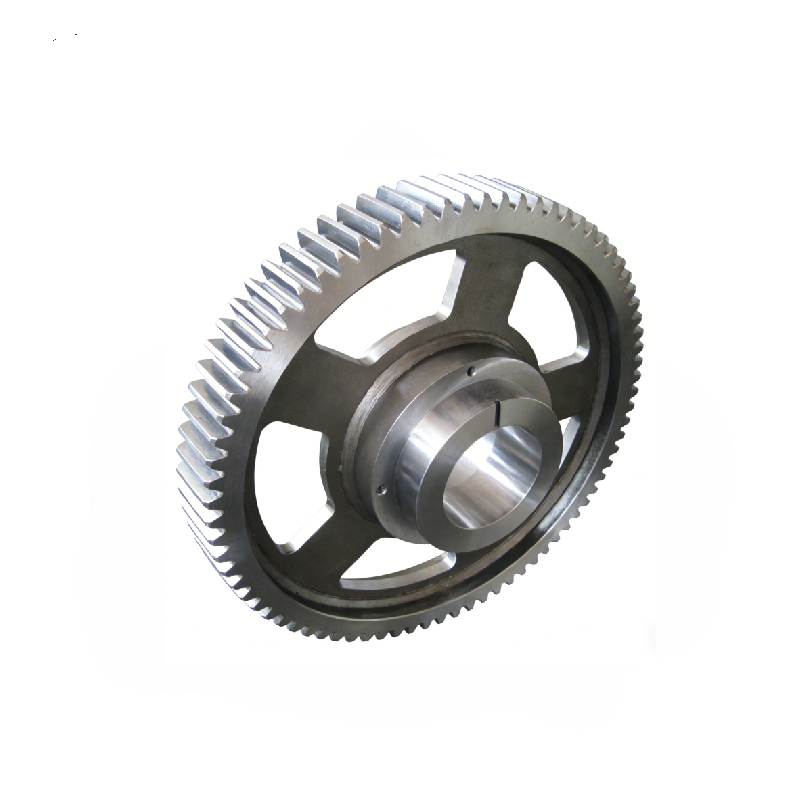

Шестерня шпинделя высокоточного станка

Наименование изделия Высокоточная шпиндельная зубчатая передача для металлорежущих станков Описание продукта Высокоточная шпиндельная зубчатая передача APMC является ключевым компонентом трансмиссии крупных высокоточных металлорежущих станков. Она обеспечивает точную передачу мощност...

Отправить заявку



Описание

маркер

Наименование изделия

Высокоточная шпиндельная зубчатая передача для металлорежущих станков

Описание продукта

Высокоточная шпиндельная зубчатая передача APMC является ключевым компонентом трансмиссии крупных высокоточных металлорежущих станков. Она обеспечивает точную передачу мощности и крутящего момента от главной трансмиссионной системы на шпиндель. Зубчатая передача отличается высокой нагрузочной способностью, высокой точностью вращения, высокой крутильной жёсткостью, низким уровнем шума и долговечностью. Обеспечивает стабильную и эффективную работу 5-осевых обрабатывающих центров и других высокоточных станков.

Технические параметры

Модель №	Apmcgear05	Наименование изделия	Шпиндельная зубчатая передача для металлорежущих станков
Тип зубчатого колеса	Эвольвентное цилиндрическое	Расположение зубчатого колеса	Внешнее зацепление
Форма зубчатой части	Прямозубая	Точность	DIN 6
Материал	20CrNiMoA	Модуль	8
Количество зубьев	45	Поверхностная твёрдость	HRC 58–62
Диаметр делительной окружности	360 мм	Термическая обработка	Цементация и закалка
Наружный диаметр шестерни	410 мм	Нагрузочная способность	Максимальный крутящий момент 1200 Н·м
Толщина шестерни	80 мм	Общая высота	95 мм
Диаметр посадочного отверстия вала	φ75 мм (конус 1:50)	Метод обработки	Прецизионное зубошлифование
Применение	Высокоточные металлорежущие станки
Сервис	Индивидуальное изготовление. OEM

Особенности продукции

Высокоточная зубчатая передача: класс точности DIN 6, гарантирует точность вращения шпинделя

Высокая жёсткость, низкий уровень шума: оптимизированный профиль зуба и режим термической обработки

Высококачественный материал: 20CrNiMoA, цементация и закалка, поверхностная твёрдость HRC 58–62

Прецизионная обработка: зубошлифование, обеспечивает долговременную стабильность характеристик

Высокая нагрузочная способность: максимальный крутящий момент до 1200 Н·м

Индивидуальное изготовление / OEM: возможность адаптации под модель станка заказчика и специальные условия эксплуатации

Области применения зубчатого венца

• Привод шпинделя 5-осевых обрабатывающих центров: подходит для обработки деталей в авиакосмической отрасли, прецизионной оснастки, энергетического оборудования

• Высокоточные шпиндельные коробки: обеспечивают точность передачи крутящего момента, снижают вибрацию и шум

• Редукторы высокоточных станков: подходят для крупных высокоточных автоматизированных производственных линий

• Рынок OEM / индивидуальных решений: возможность изготовления под бренды российских станков и требования заказчика

Диапазон обработки зубчатых колёс

Параметр	Диапазон
Модуль	0.5–5	4–12	10–40
Угол профиля	0°–28°	14.5°/20°/22.5°/25°/30°/45°	14.5°/20°/22.5°/25°/30°/45°
Диаметр зубчатого колеса	25–320 мм	25–450 мм	300–3200 мм
Стандарт точности	GB. DIN. JIS. AGMA. ISO	GB. DIN. JIS. AGMA. ISO	GB. DIN. JIS. AGMA. ISO
Степень точности	Предварительное фрезерование 7–9 степ.. чистовое фрезерование 6–7 степ.. шлифование 4–6 степ.	Предварительное фрезерование 7–9 степ.. чистовое фрезерование 6–7 степ.	Шлифование 5–6. фрезерование 8–10. долбление 8–10
Шероховатость поверхности зубьев	Предв. фрезерование Ra 3.2. чист. фрезерование Ra 0.8. шлифование Ra 0.2	Предв. фрезерование Ra 3.2. чист. фрезерование Ra 0.8	Шлифование Ra 0.8. фрезерование Ra 3.2. долбление Ra 3.2
Термическая обработка	Нормализация. отпуск. цементация. азотирование	Нормализация + цементация и закалка (предв. + чист.). отпуск + азотирование (чистовое фрезерование)	Нормализация. отпуск. цементация. индукционная закалка. азотирование
Материалы для улучшения (закалка + отпуск)	42CrMo. 40CrNiMo. 34CrNiMo6 и др.	42CrMo. 40CrNiMo. 34CrNiMo6 и др.	42CrMo. 40CrNiMo. 34CrNiMo6 и др.
Материалы для цементации	20CrMnMo. 18CrNiMo7-6. 20CrNi4. 20CrMnH и др.	20CrMnMo. 18CrNiMo7-6. 20CrNi4. 20CrMnH и др.	20CrMnMo. 18CrNiMo7-6. 20Cr2Ni4 и др.
Режим производства	Партийная обработка	Автоматическая линия	Поштучное изготовление (One Piece Flow)
