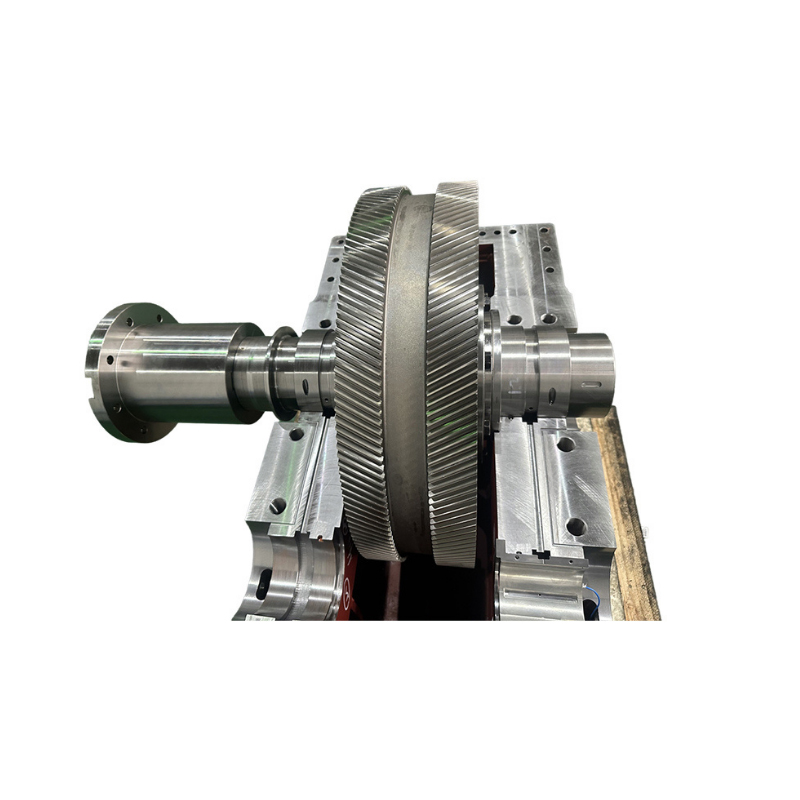

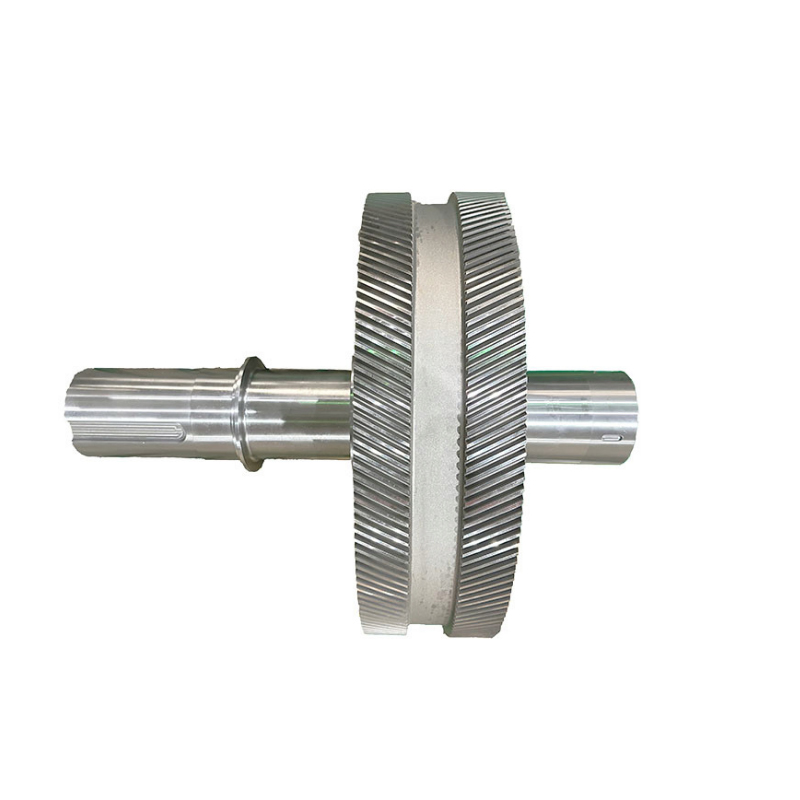

Шевронное зубчатое колесо для высокоточного турбокомпрессора

Наименование изделия Шевронная зубчатая передача высокой точности для турбокомпрессоров Описание продукта Высокоточная шевронная зубчатая передача, применяемая в центробежных компрессорах, высокоскоростных редукторах, газовых турбинах и трансмиссионных системах паровых турбин. Изгота...

Отправить заявку



Описание

маркер

Наименование изделия

Шевронная зубчатая передача высокой точности для турбокомпрессоров

Описание продукта

Высокоточная шевронная зубчатая передача, применяемая в центробежных компрессорах, высокоскоростных редукторах, газовых турбинах и трансмиссионных системах паровых турбин. Изготавливается из легированной стали 18CrNiMo7-6, класс точности ISO 4, динамический баланс G1.0. Отличается низкой вибрацией, высокой стабильностью и эффективностью передачи. Широко используется в нефтегазовой, нефтехимической, электроэнергетической отраслях и в производстве СПГ.

Технические параметры

одель №	Apmcgear09	Наименование изделия	Высокоточная шевронная зубчатая передача
Тип зубчатого колеса	Косозубое (шевронное)	Модуль	5 мм
Наружный диаметр	800 мм	Точность	ISO 4
Материал	18CrNiMo7-6	Динамический баланс	G1.0
Поверхностная твёрдость	HRC 58–62	Твёрдость сердцевины	HRC 30–45
Шероховатость поверхности	Ra ≤ 0.4 мкм	Термическая обработка	Азотирование
КПД передачи	>99% (одна ступень)	Метод обработки	Термическая обработка. точение. зубофрезерование. сверление. прецизионное зубошлифование
Применение	Оборудование для разделения воздуха. центробежный компрессор
Сервис	Индивидуальное изготовление. OEM

Характеристики изделия

• Сверхвысокая точность и высокоскоростная передача:
Прецизионное зубошлифование по классу ISO 4 обеспечивает стабильное зацепление зубьев при высоких скоростях вращения.

• Динамический баланс класса G1.0:
Значительное снижение вибрации и шума.

• Превосходная износостойкость и сопротивление усталости:
Высококачественная легированная сталь 18CrNiMo7-6, цементация и закалка — твёрдость поверхности HRC 58–62. Идеально подходит для непрерывной работы в нефтегазовой и нефтехимической промышленности России.

• Высокая эффективность передачи:
КПД одной ступени >99%, снижение энергопотребления, повышение общей эффективности оборудования. Применяется в крупных центробежных компрессорах и энергетических установках.

• Шевронная конструкция:
Эффективная компенсация осевых усилий, низкий уровень шума и вибрации, более плавная работа.

Области применения шевронных зубчатых передач

• Высокоскоростные компрессоры
• Газовые турбины
• Паровые турбины
• Высокоскоростные мультипликаторы (редукторы)
• Прецизионные промышленные редукторы

Диапазон обработки зубчатых колёс

Параметр	Диапазон
Модуль	0.5–5	4–12	10–40
Угол профиля	0°–28°	14.5°/20°/22.5°/25°/30°/45°	14.5°/20°/22.5°/25°/30°/45°
Диаметр зубчатого колеса	25–320 мм	25–450 мм	300–3200 мм
Стандарт точности	GB. DIN. JIS. AGMA. ISO	GB. DIN. JIS. AGMA. ISO	GB. DIN. JIS. AGMA. ISO
Степень точности	Предварительное зубофрезерование 7–9 степ.. чистовое фрезерование 6–7 степ.. шлифование 4–6 степ.	Предварительное зубофрезерование 7–9 степ.. чистовое фрезерование 6–7 степ.	Шлифование 5–6. фрезерование 8–10. долбление 8–10
Шероховатость поверхности зубьев	Предв. фрезерование Ra 3.2. чист. фрезерование Ra 0.8. шлифование Ra 0.2	Предв. фрезерование Ra 3.2. чист. фрезерование Ra 0.8	Шлифование Ra 0.8. фрезерование Ra 3.2. долбление Ra 3.2
Термическая обработка	Нормализация. отпуск. цементация. азотирование	Нормализация + цементация и закалка (предвар. + чист.). отпуск + азотирование (чистовое фрезерование)	Нормализация. отпуск. цементация. индукционная закалка. азотирование
Материалы для улучшения (закалка + отпуск)	42CrMo. 40CrNiMo. 34CrNiMo6 и др.	42CrMo. 40CrNiMo. 34CrNiMo6 и др.	42CrMo. 40CrNiMo. 34CrNiMo6 и др.
Материалы для цементации	20CrMnMo. 18CrNiMo7-6. 20CrNi4. 20CrMnH и др.	20CrMnMo. 18CrNiMo7-6. 20CrNi4. 20CrMnH и др.	20CrMnMo. 18CrNiMo7-6. 20Cr2Ni4 и др.
Режим производства	Партийная обработка	Автоматическая линия	Поштучное изготовление (One Piece Flow)
