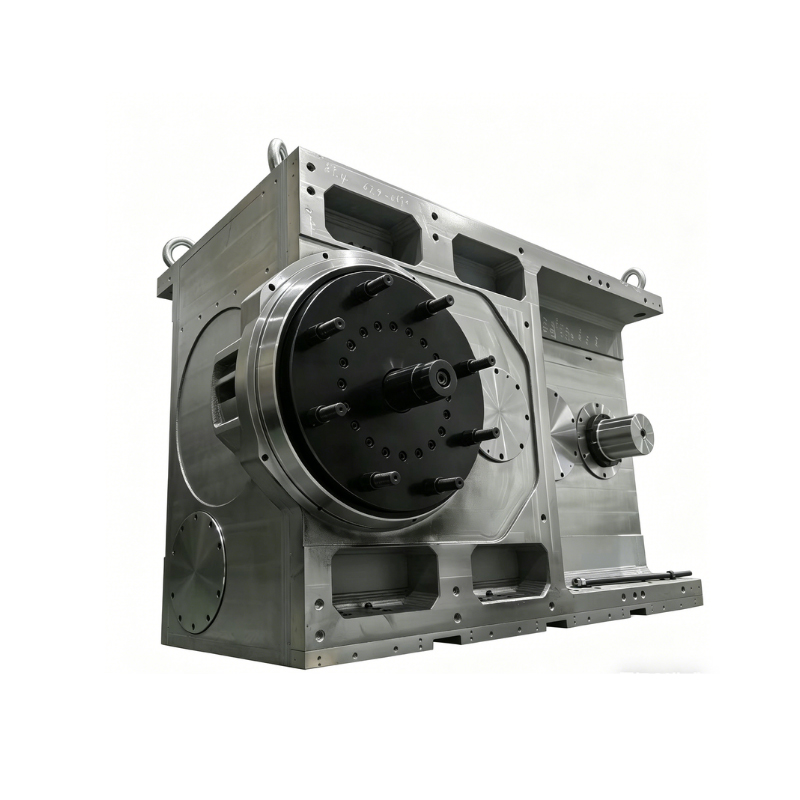

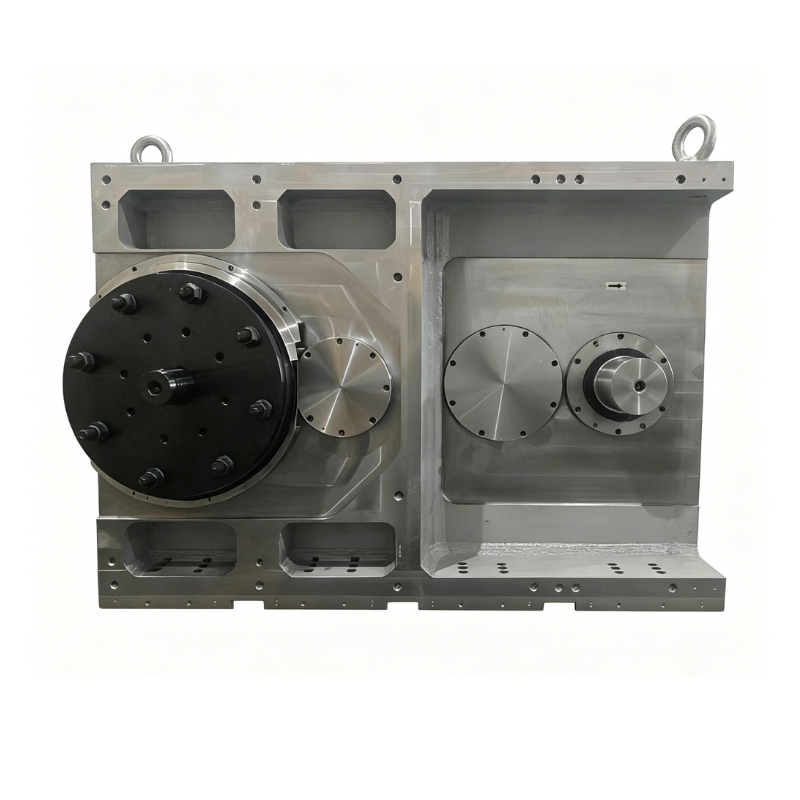

Тяжелонагруженный редуктор шпиндельной бабки

Наименование изделия Тяжелонагруженный редуктор шпиндельной коробки Описание продукта Редуктор шпиндельного типа является ключевым компонентом трансмиссии крупного (пильного) оборудования. Специально разработан для схемы «высокомощный двигатель + большое редукционное отношение ̵...

Отправить заявку



Описание

маркер

Наименование изделия

Тяжелонагруженный редуктор шпиндельной коробки

Описание продукта

Редуктор шпиндельного типа является ключевым компонентом трансмиссии крупного (пильного) оборудования. Специально разработан для схемы «высокомощный двигатель + большое редукционное отношение – низкая выходная скорость». Он значительно снижает частоту вращения высокоскоростного источника мощности, одновременно выдавая огромный крутящий момент для привода пильного диска при тяжёлых операциях резания. Применяется на крупных круглопильных станках, ленточнопильных станках и тяжёлом оборудовании для обработки металла и камня.

Технические параметры

Модель №	Apmcgear04	Наименование изделия	Тяжелонагруженный зубчатый венец для прецизионных станков
Тип зубчатого колеса	Эвольвентное цилиндрическое	Расположение зубчатого колеса	Внешнее зацепление
Форма зубчатой части	Прямозубая	Точность	DIN 5
Материал	18CrNiMo7-6	Модуль	10
Наружный диаметр	1000 мм	Поверхностная твёрдость	HRC 50–55
Глубина закалённого слоя	1.2 – 2.5 мм	Термическая обработка	Индукционная закалка
Твёрдость сердцевины	HRC 32–45	Метод обработки	Прецизионное зубошлифование
Применение	Шпиндельная коробка. Подающий редуктор. Поворотный стол
Сервис	Индивидуальное изготовление. OEM

Параметр	Диапазон
Модуль	0.5–5	4–12	10–40
Угол профиля	0°–28°	14.5°/20°/22.5°/25°/30°/45°	14.5°/20°/22.5°/25°/30°/45°
Диаметр зубчатого колеса	25–320 мм	25–450 мм	300–3200 мм
Стандарт точности	GB. DIN. JIS. AGMA. ISO	GB. DIN. JIS. AGMA. ISO	GB. DIN. JIS. AGMA. ISO
Степень точности	Предварительное фрезерование 7–9 степ.. чистовое фрезерование 6–7 степ.. шлифование 4–6 степ.	Предварительное фрезерование 7–9 степ.. чистовое фрезерование 6–7 степ.	Шлифование 5–6. фрезерование 8–10. долбление 8–10
Шероховатость поверхности зубьев	Предв. фрезерование Ra 3.2. чист. фрезерование Ra 0.8. шлифование Ra 0.2	Предв. фрезерование Ra 3.2. чист. фрезерование Ra 0.8	Шлифование Ra 0.8. фрезерование Ra 3.2. долбление Ra 3.2
Термическая обработка	Нормализация. отпуск. цементация. азотирование	Нормализация + цементация и закалка (предв. + чист.). отпуск + азотирование (чистовое фрезерование)	Нормализация. отпуск. цементация. индукционная закалка. азотирование
Материалы для улучшения (закалка + отпуск)	42CrMo. 40CrNiMo. 34CrNiMo6 и др.	42CrMo. 40CrNiMo. 34CrNiMo6 и др.	42CrMo. 40CrNiMo. 34CrNiMo6 и др.
Материалы для цементации	20CrMnMo. 18CrNiMo7-6. 20CrNi4. 20CrMnH и др.	20CrMnMo. 18CrNiMo7-6. 20CrNi4. 20CrMnH и др.	20CrMnMo. 18CrNiMo7-6. 20Cr2Ni4 и др.
Режим производства	Партийная обработка	Автоматическая линия	Поштучное изготовление (One Piece Flow)

Параметр	Значение
Модель	Apmcgearbox08
Тип продукции	Тяжелонагруженный редуктор шпиндельной коробки
Номинальная входная мощность	200 кВт
Входной крутящий момент	6000 Н·м
Номинальная входная частота вращения	301.59 об/мин
Номинальная выходная частота вращения	16.18 об/мин
Общее передаточное отношение	61.15
Точность выходного вала	Радиальное биение <0.02 мм. торцовое биение <0.02 мм
Применяемое оборудование	Крупные круглопильные станки. ленточнопильные станки. тяжёлое оборудование для резки металла/камня
Сервис	Индивидуальное изготовление / OEM

Особенности продукции

Высокая мощность + большое редукционное отношение: номинальная входная мощность 200 кВт, общее передаточное отношение 61,15, номинальный вход 301,59 об/мин → выход 16,18 об/мин.

Высокий выходной крутящий момент: номинальный входной крутящий момент 6000 Н·м, обеспечивает нагрузку при тяжёлом резании.

Высокоточный выходной вал: радиальное биение вала пильной стойки <0,02 мм, торцовое биение <0,02 мм.

Стабильность и долговечность: специально сконструирован для длительной работы с высокими нагрузками.

Низкий уровень шума и вибрации: оптимизированное зацепление зубчатых колёс и конструкция корпуса.

OEM / индивидуальное изготовление: возможность адаптации под оборудование и условия эксплуатации заказчика.

Области применения шпиндельной коробки

Металлургическая промышленность: резка крупных заготовок, толстого листа.

Производство тяжёлого оборудования: обеспечение мощности для черновой обработки крупногабаритных деталей.

Обработка камня: привод крупных ленточных/круглых пил для низкоскоростной высокомоментной резки.

Рынок OEM / индивидуальных решений: возможность изготовления под модели тяжёлого пильного оборудования России, гарантируя соответствие мощности и точности.
