Наименование изделия Высокоточное торцевое зубчатое колесо Описание продукта Изготавливается из высокопрочной легированной стали 18CrNiMo7-6. Сочетание передовых технологий шлифования зубьев и термической обработки позволяет достичь сверхвысокого класса точности ISO 3 и площади конта...

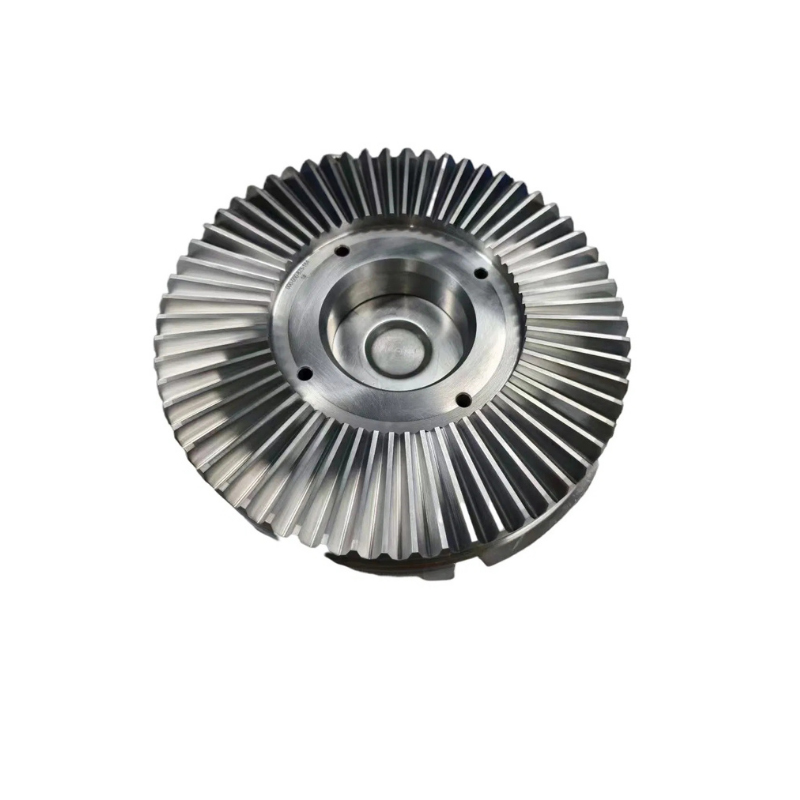

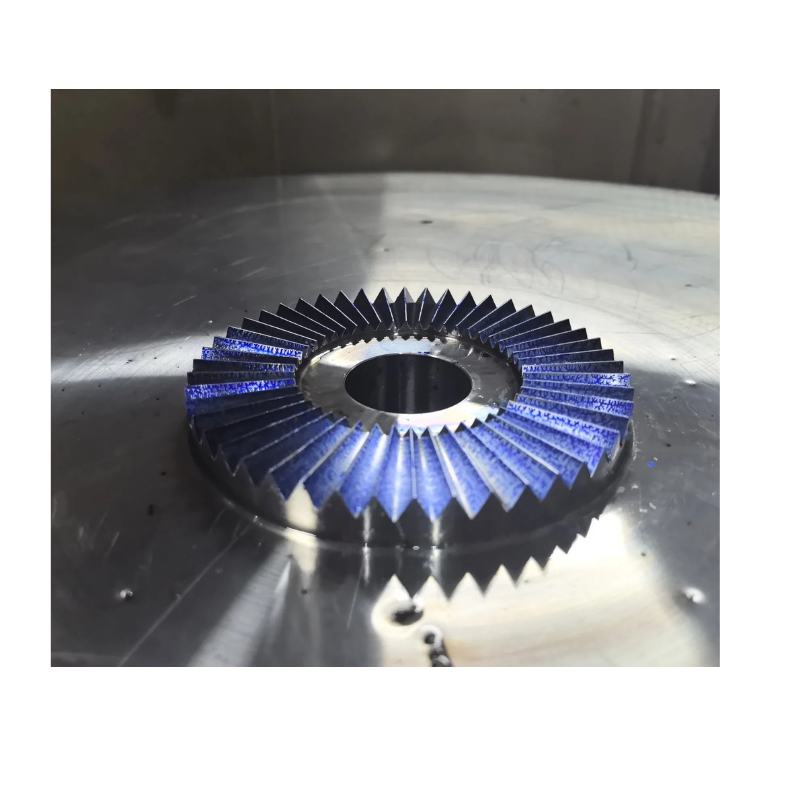

Высокоточное торцевое зубчатое колесо
Изготавливается из высокопрочной легированной стали 18CrNiMo7-6. Сочетание передовых технологий шлифования зубьев и термической обработки позволяет достичь сверхвысокого класса точности ISO 3 и площади контакта поверхности зубьев не менее 90%, обеспечивая стабильность работы, низкий уровень вибрации и высокую эффективность передачи при высоких скоростях.
Данное изделие особенно подходит для применения в нефтехимической промышленности России, системах сжатия природного газа, турбомашиностроении и проектах по импортозамещению, демонстрируя отличные характеристики высокой надёжности и длительной непрерывной работы.
| Модель | Apmcgear 10 | Наименование изделия | Торцевое зубчатое колесо |
| Тип зубчатого колеса | Торцевое зубчатое колесо | Модуль | 1,8 мм |
| Длина | 80 мм | Класс точности | ISO 3 |
| Материал | 18CrNiMo7-6 | Коэффициент перекрытия | 100% |
| Твёрдость поверхности | HRC 58-62 | Твёрдость поверхности | HRC 58-62 |
| Шероховатость поверхности | Ra ≤ 0,4 мкм | Термическая обработка | Азотирование |
| Средняя площадь контакта | ≥90% | Метод обработки | Прецизионное шлифование зубьев |
| Применение | Воздухоразделительные установки, центробежные компрессоры | ||
| Услуги | Индивидуальное изготовление, OEM | ||
| Сверхвысокая точность передачи | Высокий коэффициент контакта зубьев | Высоконадёжный материал | Подходит для высокоскоростных режимов | Импортозамещение |
| Класс точности ISO 3 | Средняя площадь контакта ≥90% | Высокопрочная легированная сталь 18CrNiMo7-6 | Центробежный компрессор | Высокоскоростные зубчатые компоненты европейского производства |
| Стабильность зацепления | Равномерное распределение нагрузки | Отличная усталостная прочность | Высокоскоростное турбинное оборудование | Зубчатые колёса для импортных компрессоров |
| Низкая вибрация, низкий уровень шума | Повышение стабильности передачи | Высокая износостойкость | Редуктор газовой турбины | Запасные части для нефтехимических систем России |
| Стабильная работа на высоких скоростях | Снижение локального износа | Длительный срок службы | Нефтехимическое технологическое оборудование |
Нефтегазовая отрасль
• Природные газовые компрессоры
• Системы бустерной компрессии СПГ
• Трубопроводное транспортное оборудование
• Нефтегазовые турбинные агрегаты
Нефтехимическая промышленность
• Технологические газовые компрессоры
• Центробежные компрессоры
• Воздухоразделительные установки
• Нефтеперерабатывающие установки
Высокоскоростное турбинное оборудование
• Газовые турбины
• Паровые турбины
• Высокоскоростные испытательные стенды
• Промышленные турбины
| Параметр | Диапазон | ||
| Модуль | 0.5-5 | 4-12 | 10-40 |
| Угол профиля | 0°-28° | 14.5°/20°/22.5°/25°/30°/45° | 14.5°/20°/22.5°/25°/30°/45° |
| Диаметр зубчатого колеса | 25-320 мм | 25-450 мм | 300-3200 мм |
| Стандарт точности | GB,DIN,JIS,AGMA,ISO | GB, DIN,JIS, AGMA, ISO | GB, DIN, JIS, AGMA, ISO |
| Степень точности | Черновое нарезание: 7-9 степень Чистовое нарезание: 6-7 степень Шлифование: 4-6 степень |
Черновое нарезание: 7-9 степень Чистовое нарезание: 6-7 степень |
Шлифование: 5-6 степень Нарезание: 8-10 степень Долбление: 8-10 степень |
| Шероховатость поверхности зубьев | Черновое нарезание: Ra 3,2 Чистовое нарезание: Ra 0,8 Шлифование: Ra 0,2 |
Черновое нарезание: Ra 3,2 Чистовое нарезание: Ra 0,8 |
Шлифование: Ra 0,8 Нарезание: Ra 3,2 Долбление: Ra 3,2 |
| Термическая обработка | Нормализация, отпуск, цементация, азотирование | Нормализация + цементация и закалка (черновая + чистовая обработка) Отпуск + азотирование (чистовое нарезание) |
Нормализация, отпуск, цементация, индукционная закалка, азотирование |
| Материалы для закалки и отпуска | 42CrMo, 40CrNiMo, 34CrNiMo6 и др. | 42CrMo, 40CrNiMo, 34CrNiMo6 и др. | 42CrMo, 40CrNiMo, 34CrNiMo6 и др. |
| Материалы для цементации | 20CrMnMo, 18CrNiMo7-6, 20CrNi4, 20CrMnH и др. | 20CrMnMo, 18CrNiMo7-6, 20CrNi4, 20CrMnH и др. | 20CrMnMo, 18CrNiMo7-6, 20Cr2Ni4 и др. |
| Тип производства | Партийная обработка | Автоматическая линия | Поштучное производство |
