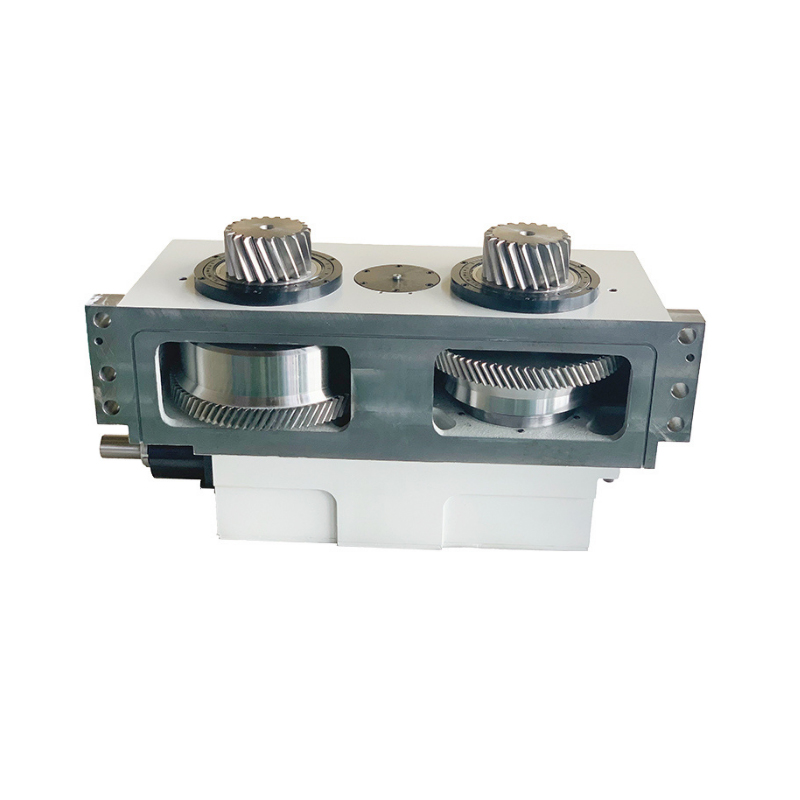

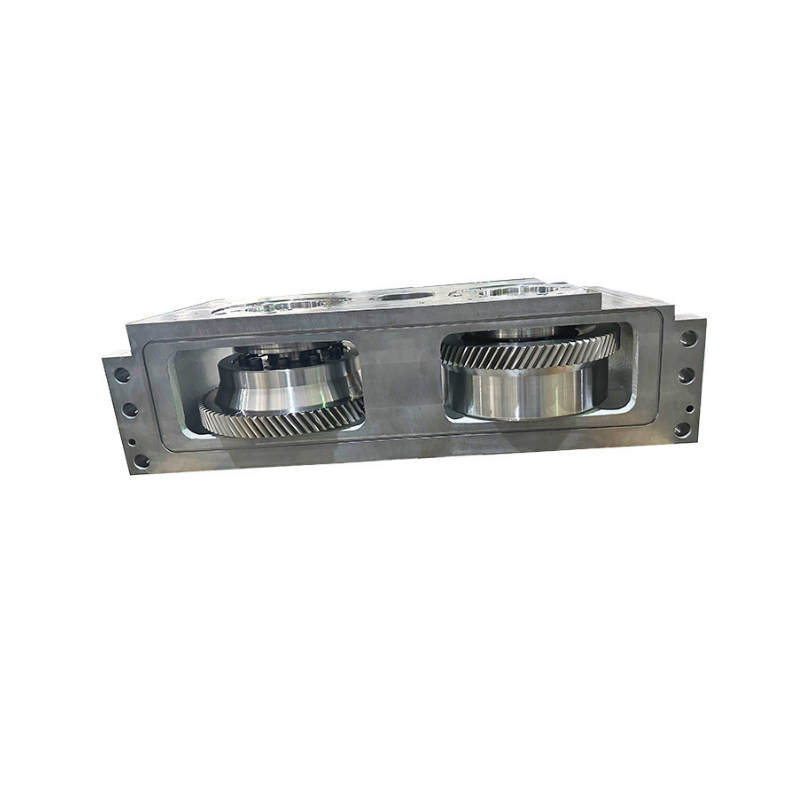

Редуктор с выборкой зазора

Наименование изделия Тяжелонагруженная безлюфтовая редукторная передача для прецизионных станков Описание продукта Безлюфтовая редукторная передача для тяжёлых прецизионных станков специально разработана для высокоточных станков с ЧПУ, тяжёлых поворотных столов, систем серводеленения...

Отправить заявку



Описание

маркер

Наименование изделия

Тяжелонагруженная безлюфтовая редукторная передача для прецизионных станков

Описание продукта

Безлюфтовая редукторная передача для тяжёлых прецизионных станков специально разработана для высокоточных станков с ЧПУ, тяжёлых поворотных столов, систем серводеленения и промышленного оборудования автоматизации.

Изделие сочетает в себе механизм предварительного натяга на основе циклоидальной передачи и многоступенчатую высокоточную цилиндрическую зубчатую передачу, что позволяет эффективно снизить люфт, повысить жёсткость системы, точность позиционирования и долговременную стабильность работы.

Особенно подходит для тяжёлой промышленности России, высокоточных обрабатывающих производств, металлургического оборудования и сложных промышленных условий.

Технические параметры

Модель №	Apmcgearbox 10	Наименование изделия	Тяжелонагруженная безлюфтовая редукторная передача для прецизионных станков
Компоновка	Циклоидальная	Количество ступеней	Три ступени
Тип	Цилиндрический редуктор	Мощность	15 кВт
Передаточное отношение	18.97–40	Частота вращения двигателя	1490 об/мин
Точность	ISO 4	Рабочий ход пружины (эффективный диапазон сжатия)	0-24.5 мм
Усилие при заданном сжатии	При сжатии 15.5 мм усилие пружины составляет 5176 Н	Жёсткость пружины (расчётная)	575.11 Н/мм
Подшипник	409515D

Особенности продукции

Сверхнизкий люфт: механизм предварительного натяга значительно снижает люфт в трансмиссии.

Высокая жёсткость: подходит для тяжёлого резания и позиционирования с высокими нагрузками.

Высокоточная передача: класс точности зубчатых колёс ISO 4 гарантирует стабильные характеристики.

Сверхдлительный срок службы: оптимизированная конструкция подшипников, зубчатых колёс и системы смазки увеличивает ресурс оборудования.

Стабильная работа: плавный ход, низкая вибрация, малый шум, высокий КПД.

Области применения безлюфтовой редукторной передачи

Станки с ЧПУ	Металлургическое оборудование	Оборудование автоматизации	Тяжёлая промышленная техника
Портальный обрабатывающий центр	Системы прокатных станов	Системы серводеленения	Горные машины
Горизонтально-расточной станок	Линии переработки рулонного материала	Прецизионные позиционирующие столы	Энергетическое оборудование
Тяжелонагруженный фрезерный станок	Прецизионные механизмы подачи	Тяжёлые автоматизированные линии	Промышленные трансмиссионные системы высокой точности
Прецизионный поворотный стол / высокоточный ротационный стол
