Зубчатый венец для тяжелонагруженных прецизионных станков

Наименование изделия Тяжелонагруженный зубчатый венец для прецизионных станков Описание продукта Тяжелонагруженный зубчатый венец APMC является ключевым компонентом трансмиссии крупных прецизионных станков. Применяется в шпиндельных коробках, подающих редукторах и поворотных столах. ...

Отправить заявку



Описание

маркер

Наименование изделия

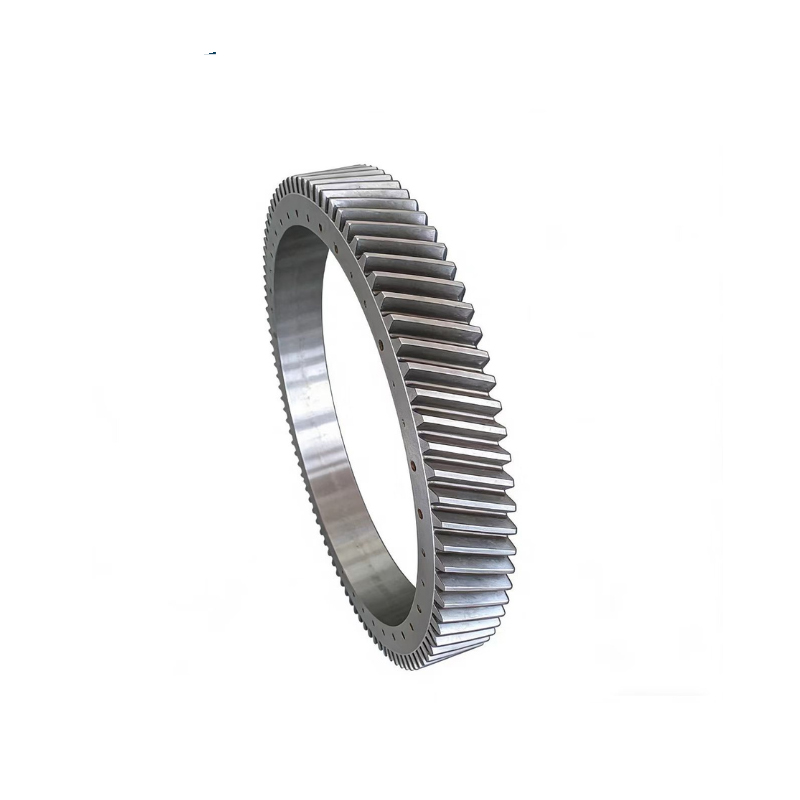

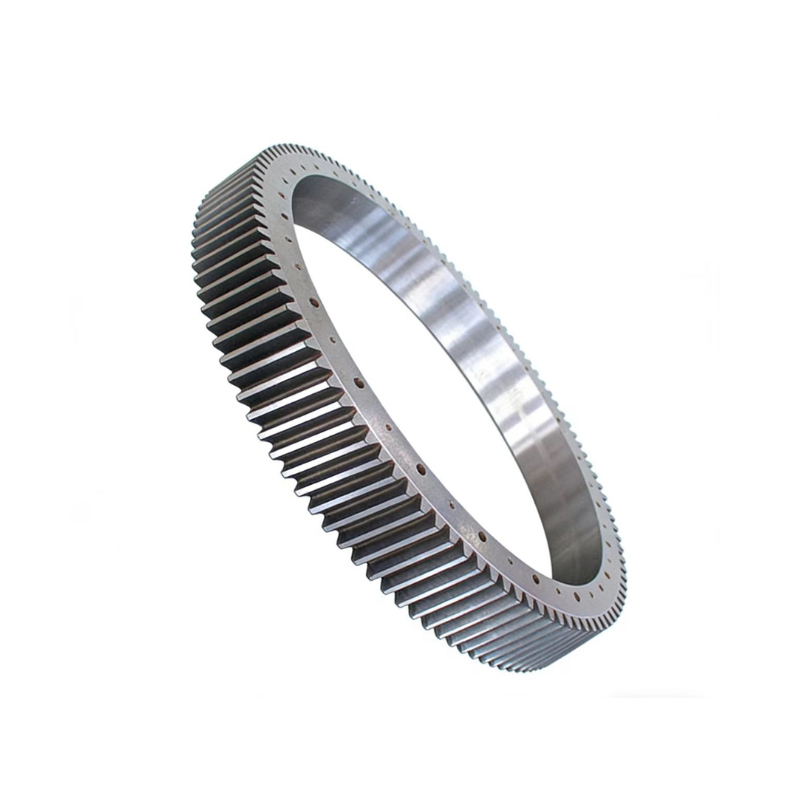

Тяжелонагруженный зубчатый венец для прецизионных станков

Описание продукта

Тяжелонагруженный зубчатый венец APMC является ключевым компонентом трансмиссии крупных прецизионных станков. Применяется в шпиндельных коробках, подающих редукторах и поворотных столах. Обеспечивает эффективную передачу мощности от главного двигателя, отличается высокой жёсткостью, высокой точностью и низкой вибрацией, гарантируя стабильную работу станков при высокоскоростной обработке и в 5-осевых обрабатывающих центрах.

Технические параметры

Модель №	Apmcgear04	Наименование изделия	Тяжелонагруженный зубчатый венец для прецизионных станков
Тип зубчатого колеса	Эвольвентное цилиндрическое	Расположение зубчатого колеса	Внешнее зацепление
Форма зубчатой части	Прямозубая	Точность	DIN 5
Материал	18CrNiMo7-6	Модуль	10
Наружный диаметр	1000 мм	Поверхностная твёрдость	HRC 50–55
Глубина закалённого слоя	1.2 – 2.5 мм	Термическая обработка	Индукционная закалка
Твёрдость сердцевины	HRC 32–45	Метод обработки	Прецизионное зубошлифование
Применение	Шпиндельная коробка. подающий редуктор. поворотный стол
Сервис	Индивидуальное изготовление. OEM

Особенности продукции

Высокоточная зубчатая передача: класс точности DIN 5, обеспечивает точность движения шпинделя и поворотного стола

Высокая жёсткость, низкая вибрация: оптимизированный профиль зуба и режим термической обработки

Высококачественный материал: 18CrNiMo7-6, индукционная закалка, поверхностная твёрдость HRC 50–55

Прецизионная обработка: зубошлифование, обеспечивает долговременную стабильность характеристик

Индивидуальное изготовление / OEM: возможность адаптации под модель станка и условия эксплуатации заказчика

Области применения зубчатого венца

Поворотный стол 5-осевого обрабатывающего центра: подходит для авиакосмической промышленности, энергетического оборудования, производства пресс-форм

Привод шпиндельной коробки: высокожёсткий венец выдерживает большие крутящие моменты, снижает вибрацию, обеспечивает точность обработки

Высокоточные редукторы: для крупных станков и автоматизированных линий

Рынок OEM / индивидуальных решений: возможность изготовления под бренды российских станков и требования заказчика

Диапазон обработки зубчатых колёс

Параметр	Диапазон
Модуль	0.5–5	4–12	10–40
Угол профиля	0°–28°	14.5°/20°/22.5°/25°/30°/45°	14.5°/20°/22.5°/25°/30°/45°
Диаметр зубчатого колеса	25–320 мм	25–450 мм	300–3200 мм
Стандарт точности	GB. DIN. JIS. AGMA. ISO	GB. DIN. JIS. AGMA. ISO	GB. DIN. JIS. AGMA. ISO
Степень точности	Предварительное фрезерование 7–9 степ.. чистовое фрезерование 6–7 степ.. шлифование 4–6 степ.	Предварительное фрезерование 7–9 степ.. чистовое фрезерование 6–7 степ.	Шлифование 5–6. фрезерование 8–10. долбление 8–10
Шероховатость поверхности зубьев	Предв. фрезерование Ra 3.2. чист. фрезерование Rao 8. шлифование Rao 2	Предв. фрезерование Ra 3.2. чист. фрезерование Ra 0.8	Шлифование Ra 0.8. фрезерование Ra 3.2. долбление Ra 3.2
Термическая обработка	Нормализация. отпуск. цементация. азотирование	Нормализация + цементация и закалка (предв. + чист.). отпуск + азотирование (чистовое фрезерование)	Нормализация. отпуск. цементация. индукционная закалка. азотирование
Материалы для улучшения (закалка + отпуск)	42CrMo. 40CrNiMo. 34CrNiMo6 и др.	42CrMo. 40CrNiMo. 34CrNiMo6 и др.	42CrMo. 40CrNiMo. 34CrNiMo6 и др.
Материалы для цементации	20CrMnMo. 18CrNiMo7-6. 20CrNi4. 20CrMnH и др.	20CrMnMo. 18CrNiMo7-6. 20CrNi4. 20CrMnH и др.	20CrMnMo. 18CrNiMo7-6. 20Cr2Ni4 и др.
Режим производства	Партийная обработка	Автоматическая линия	Поштучное изготовление (One Piece Flow)
