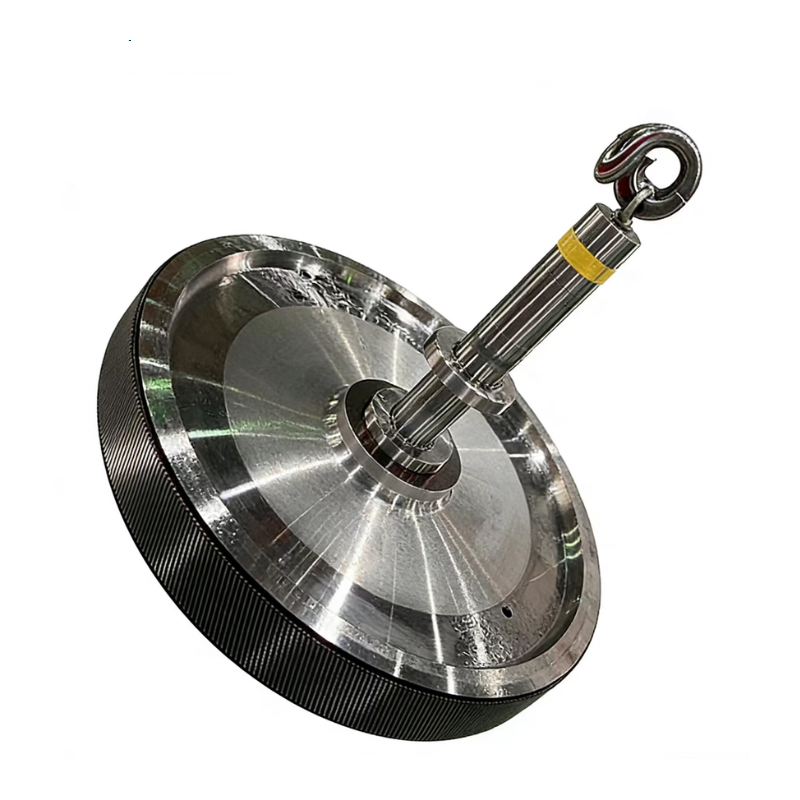

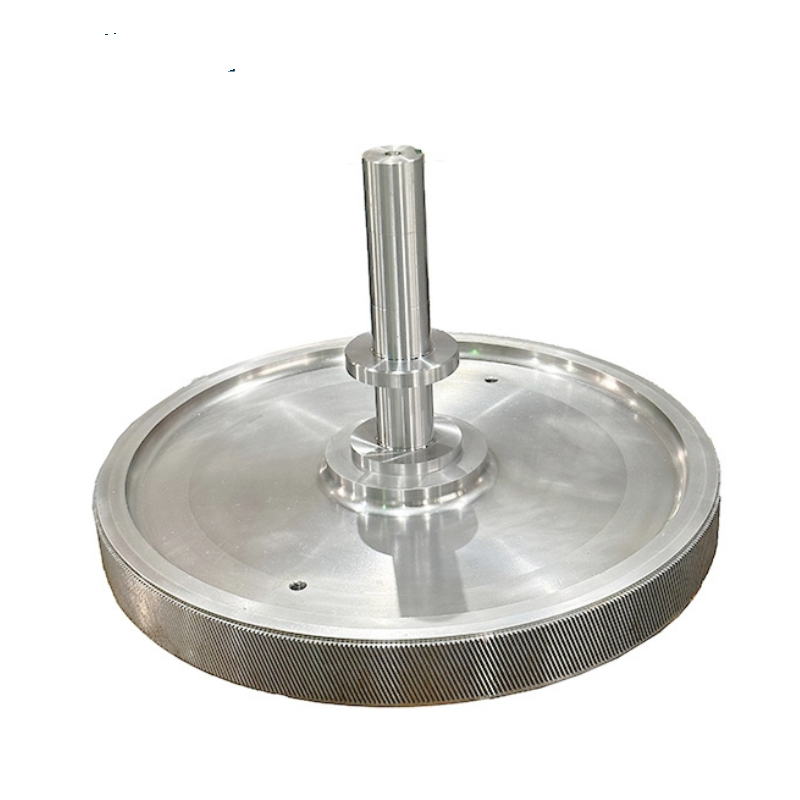

Высокоскоростное зубчатое колесо

Наименование изделия Высокоточная быстроходная зубчатая передача для центробежных компрессоров Описание продукта Высокоточная быстроходная зубчатая передача является ключевым компонентом трансмиссионных систем. Даже при экстремально высоких скоростях вращения и тяжёлых нагрузках она ...

Отправить заявку



Описание

маркер

Наименование изделия

Высокоточная быстроходная зубчатая передача для центробежных компрессоров

Описание продукта

Высокоточная быстроходная зубчатая передача является ключевым компонентом трансмиссионных систем. Даже при экстремально высоких скоростях вращения и тяжёлых нагрузках она обеспечивает низкий уровень вибрации, малый шум, высокую эффективность передачи и долгий срок службы. Широко применяется в авиационных двигателях, газовых турбинах, центробежных компрессорах, высокоскоростных насосах и высокоточных станках.

Технические параметры

Модель №	Apmcgear03	Наименование изделия	Высокоточная высокоскоростная зубчатая передача
Тип зубчатого колеса	Косозубая	Модуль	2 мм
Наружный диаметр	800 мм	Точность	ISO 4
Материал	18CrNiMo7-6	Динамический баланс	G1.0
Поверхностная твёрдость	HRC 58–62	Поверхностная твёрдость	HRC 30–45
Шероховатость поверхности	Ra ≤ 0.4 мкм	Термическая обработка	Азотирование
КПД передачи	>99% (одна ступень)	Метод обработки	Прецизионное зубошлифование
Применение	Оборудование для разделения воздуха, центробежный компрессор
Сервис	Индивидуальное изготовление, OEM

Характеристики изделия

Высокая точность и надёжность: стабильная работа даже при высоких оборотах и тяжёлых нагрузках.

Низкая вибрация и малый шум: подходит для авиационных двигателей и высококлассных компрессорных систем.

Высокая эффективность передачи: КПД одной ступени >99%, снижение энергопотерь.

Долгий срок службы: высокопроизводительные материалы + азотирование обеспечивают износостойкость и долговечность.

Широкая сфера применения: центробежные компрессоры, высокоскоростные насосы, газовые турбины, прецизионные станки.

Применение зубчатых передач для насосов гидроразрыва пласта (фрекинг-насосов)

Ключевой компонент трансмиссии высокоскоростных компрессоров

Система привода воздуходувок

Оборудование для разделения воздуха

Высоконагруженные и высокоскоростные режимы работы в высокотехнологичном промышленном оборудовании

Диапазон обработки зубчатых колёс

Параметр	Диапазон
Модуль	0.5–5	4–12	10–40
Угол профиля	0°–28°	14,5°/20°/22,5°/25°/30°/45°	14,5°/20°/22,5°/25°/30°/45°
Диаметр зубчатого колеса	25–320 мм	25–450 мм	300–3200 мм
Стандарт точности	GB, DIN, JIS, AGMA, ISO	GB, DIN, JIS, AGMA, ISO	GB, DIN, JIS, AGMA, ISO
Степень точности	Предварительное фрезерование 7–9 степ., чистовое фрезерование 6–7 степ., шлифование 4–6 степ.	Предварительное фрезерование 7–9 степ., чистовое фрезерование 6–7 степ.	Шлифование 5–6, фрезерование 8–10, долбление 8–10
Шероховатость поверхности зубьев	Предв. фрезерование Ra 3,2, чист. фрезерование Ra 0,8, шлифование Ra 0,2	Предв. фрезерование Ra 3,2, чист. фрезерование Ra 0,8	Шлифование Ra 0,8, фрезерование Ra 3,2, долбление Ra 3,2
Термическая обработка	Нормализация, отпуск, цементация, азотирование	Нормализация + цементация и закалка (предв. + чист.), отпуск + азотирование (чистовое фрезерование)	Нормализация, отпуск, цементация, индукционная закалка, азотирование
Материалы для улучшения (закалка + отпуск)	42CrMo, 40CrNiMo, 34CrNiMo6 и др.	42CrMo, 40CrNiMo, 34CrNiMo6 и др.	42CrMo, 40CrNiMo, 34CrNiMo6 и др.
Материалы для цементации	20CrMnMo, 18CrNiMo7-6, 20CrNi4, 20CrMnH и др.	20CrMnMo, 18CrNiMo7-6, 20CrNi4, 20CrMnH и др.	20CrMnMo, 18CrNiMo7-6, 20Cr2Ni4 и др.
Режим производства	Партийная обработка	Автоматическая линия	Поштучное изготовление (One Piece Flow)
