Наименование изделия Высокоскоростной зубчатый вал для установок разделения воздуха Описание продукта Высокоскоростной зубчатый вал изготавливается из высокопрочной легированной стали 18CrNiMo7, подвергается точному азотированию (Nitriding) и зубошлифовке. Твёрдость поверхности зубье...

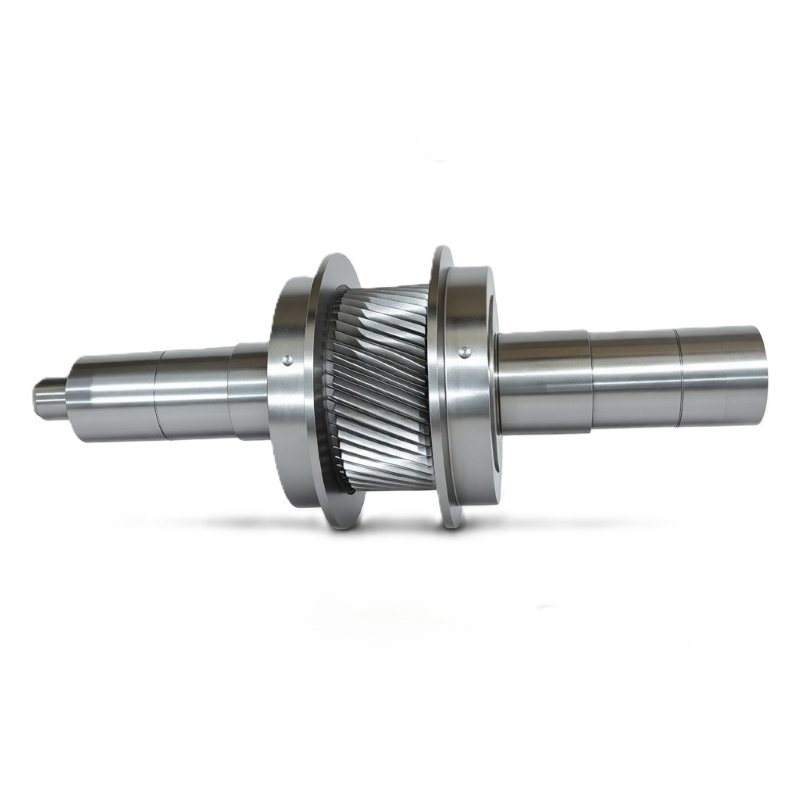

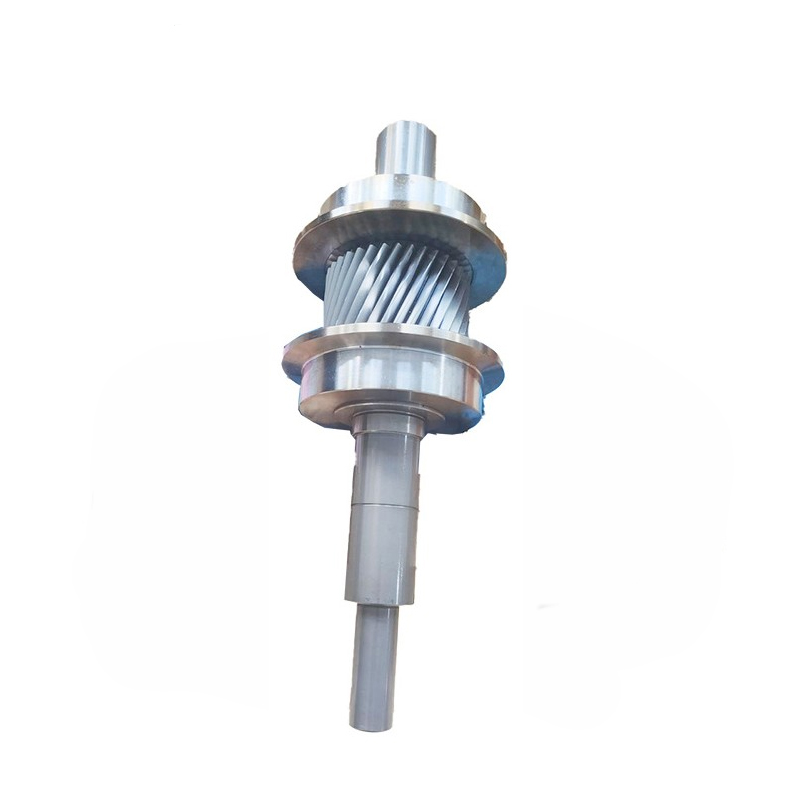

Высокоскоростной зубчатый вал для установок разделения воздуха
Высокоскоростной зубчатый вал изготавливается из высокопрочной легированной стали 18CrNiMo7, подвергается точному азотированию (Nitriding) и зубошлифовке. Твёрдость поверхности зубьев составляет HRC 58–62, класс точности — ISO 4, динамический баланс — G1.0. Зубчатый вал является ключевым компонентом высокоскоростных компрессоров, воздуходувок и установок разделения воздуха, обеспечивая высокую производительность и надёжность оборудования.
| Модель № | Apmcgear02 | Наименование изделия | Высокоскоростной зубчатый вал |
| Тип зубчатого колеса | Косозубое | Модуль | 2 мм |
| Длина | 800 мм | Точность | ISO 4 |
| Материал | 18CrNiMo7 | Динамический баланс | G1.0 |
| Поверхностная твёрдость | HRC 58–62 | Поверхностная твёрдость | HRC 58–62 |
| Шероховатость поверхности | Ra ≤ 0.4 мкм | Термическая обработка | Азотирование |
| КПД передачи | >99% (одна ступень) | Метод обработки | Прецизионное зубошлифование |
| Применение | Оборудование для разделения воздуха. центробежный компрессор | ||
| Сервис | Индивидуальное изготовление. OEM |
Повышенная надёжность
Сталь 18CrNiMo7 + азотирование обеспечивают долговременную стабильность работы вала при высоких скоростях вращения.
Прецизионная обработка
Класс точности ISO 4, динамический баланс G1.0 — гарантия плавной передачи, низкой вибрации и малого шума.
Высокая эффективность передачи
КПД одной ступени >99%, передача больших мощностей в компактном пространстве, повышение эффективности оборудования.
Износостойкость и долговечность
Твёрдость поверхности зубьев HRC 58–62, шероховатость поверхности Ra ≤ 0,4 мкм — увеличение срока службы и снижение затрат на обслуживание.
Работа в высокотехнологичных промышленных условиях
Пригоден для круглосуточной работы с высокими нагрузками, идеален для высокоскоростных компрессоров, воздуходувок и установок разделения воздуха.
Услуги индивидуального изготовления
OEM-производство: возможность адаптации длины, модуля и режима термической обработки под требования заказчика.
Ключевой компонент трансмиссии высокоскоростных компрессоров
Система привода воздуходувок
Установки разделения воздуха
Высоконагруженные и высокоскоростные режимы работы в высокотехнологичном промышленном оборудовании
• Прецизионная косозубая конструкция — плавная и эффективная передача
• Высокая твёрдость поверхности и низкая шероховатость — повышенная износостойкость
• Динамически сбалансированная конструкция — снижение вибрации и увеличение срока службы оборудования
• Высокоэффективная передача — снижение энергопотребления, низкая совокупная стоимость владения
• OEM-возможности — удовлетворение индивидуальных требований высокотехнологичного оборудования
| Параметр | Диапазон | ||
| Модуль | 0.5–5 | 4–12 | 10–40 |
| Угол профиля | 0°–28° | 14.5°/20°/22.5°/25°/30°/45° | 14.5°/20°/22.5°/25°/30°/45° |
| Диаметр зубчатого колеса | 25–320 мм | 25–450 мм | 300–3200 мм |
| Стандарт точности | GB. DIN. JIS. AGMA. ISO | GB. DIN. JIS. AGMA. ISO | GB. DIN. JIS. AGMA. ISO |
| Степень точности | Предварительное фрезерование 7–9 степ.. чистовое фрезерование 6–7 степ.. шлифование 4–6 степ. | Предварительное фрезерование 7–9 степ.. чистовое фрезерование 6–7 степ. | Шлифование 5–6. фрезерование 8–10. долбление 8–10 |
| Шероховатость поверхности зубьев | Предв. фрезерование Ra 3.2. чист. фрезерование Ra 0.8. шлифование Ra 0.2 | Предв. фрезерование Ra 3.2. чист. фрезерование Ra 0.8 | Шлифование Ra 0.8. фрезерование Ra 3.2. долбление Ra 3.2 |
| Термическая обработка | Нормализация. отпуск. цементация. азотирование | Нормализация + цементация и закалка (предв. + чист.). отпуск + азотирование (чистовое фрезерование) | Нормализация. отпуск. цементация. индукционная закалка. азотирование |
| Материалы для улучшения (закалка + отпуск) | 42CrMo. 40CrNiMo. 34CrNiMo6 и др. | 42CrMo. 40CrNiMo. 34CrNiMo6 и др. | 42CrMo. 40CrNiMo. 34CrNiMo6 и др. |
| Материалы для цементации | 20CrMnMo. 18CrNiMo7-6. 20CrNi4. 20CrMnH и др. | 20CrMnMo. 18CrNiMo7-6. 20CrNi4. 20CrMnH и др. | 20CrMnMo. 18CrNiMo7-6. 20Cr2Ni4 и др. |
| Режим производства | Партийная обработка | Автоматическая линия | Поштучное изготовление (One Piece Flow) |
